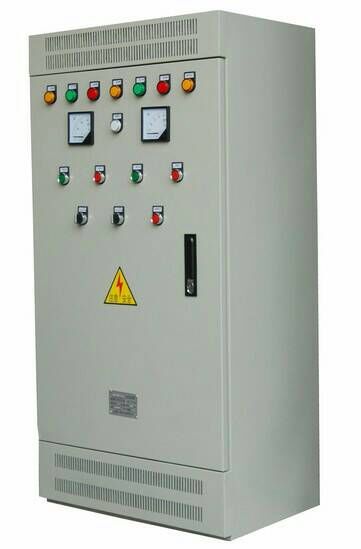

 變頻恒壓供水控制柜
詳細說明
一、概述
1、 變頻器的工作原理
 變頻器（Variable-frequency Drive，VFD）做為變頻控制柜的核心器件，是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。通過改變電源的頻率來達到改變電源電壓的目的，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還具有保護功能齊全，啟動性能優越，調速過程簡單、平滑，自動化程度高、安全可靠等特點，隨著工業自動化程度的不斷提高，變頻器得到了越來越廣泛的應用。
2、 變頻器的主要優點
A、 軟啟動功能：當電機工頻啟動時，啟動電流約為電機額定電流的7-8倍，這個電流大大超出電機繞組的電流，并產生熱量，頻繁啟動容易減低電機的使用壽命。變頻器能充分降低啟動電流，能降低電機的維護費用，延長電機的使用壽命。
B、 降低電力線路電壓波動。大容量電機在工頻啟動時，電流急劇增大，電網電壓也會大幅波動，導致電壓下降，會引起其他設備的跳閘或工作異常，而采用變頻調速后，能從零頻零壓啟動，最大程度的減少電壓波動。
C、 靈活的調速方式，最大程度滿足工藝過程。
D、節能效果明顯。變頻器的節能效果最明顯的體現在風機、水泵類負載的應用上。由流體力學可知，流量Q與轉速N的一次方成正比，壓力H與轉速N的平方成正比，功率P與轉速N的立方成正比，P（功率）＝Q（流量）×H（壓力），如果水泵的效率一定，當要求調節流量下降時，轉速N可成比例的下降，而此時軸輸出功率P成立方關系下降。即水泵電機的耗電功率與轉速近似成立方比的關系。所隊當所要求的流量Q減少時，可調節變頻器輸出頻率使電動機轉速n按比例降低。這時，電動機的功率P將按三次方關系大幅度地降低，比調節擋板、閥門節能40％一50％，從而達到節電的目的。

二、變頻控制柜的特點
1、采用國內外知名品牌的變頻器。武漢美德龍機電設備有限公司根據客戶需求，采用ABB變頻器作為我公司變頻控制柜的核心器件，設計、制造美德龍自己的變頻控制柜。
2、設計精良。我們的變頻控制柜從設計，到元器件的選取、成套制作，每個環節嚴格按照國家3C質量認證，嚴格把關，高質量、嚴要求的對設計、采購、生產、檢驗、出廠的每一道工序做出嚴格的質量管理和跟蹤。設計前，我們的設計工程師根據客戶的要求、現場的環境（溫度、濕度、電磁輻射等級、防爆等級等）；電機的具體參數 如產地、額定電流、額定電壓、相數，電機的負載類型、工作制式；電機的啟動方式；變頻柜拖動電機的數量、控制柜的控制方式，如手動/自動、本地/遠程；供電場合的電能質量要求，防雷、浪涌、電磁輻射，深入了解傳動機械的機械特性，然后綜合考慮選用哪些品牌的那個系列的變頻器做為電力拖動的核心器件，綜合的考慮后設計電氣原理圖，設計中，對于其中可能出現的干擾，做一些抑制措施，如加裝進出線電抗器，和隔離變壓器、對于傳感器使用屏蔽電纜、變頻器單獨接地，部分的根據控制柜安裝的地點加裝防雷、浪涌保護措施，等其它的保護措施。
電氣控制原理設計完畢后，我們有針對性的進行電氣工藝設計，包括電氣布線，元器件的安裝位置布局，還有電氣柜體的鈑金設計，根據使用的環境的溫度、濕度考慮是否加裝散熱風扇，相應的去濕裝置。還有是否有爆炸性氣體，等綜合的選用柜體的材質，防護等級等。
3、 裝配精良。
在工藝裝備中，嚴格按照設計和國家的相應的布線安裝規范進行。力求做到布線美觀大方，層次分明，接線牢固可靠，接觸良好。標號完整、清晰、牢固。面板整潔，元器件布置均勻美觀。
4、檢驗嚴格。
檢驗時采取嚴格的標準，嚴格按照設計和檢驗流程進行，一旦發現問題，層層追查，直到查出出問題的環節，檢驗時進行充分的測試，確保零差錯。
5、價格實惠。售后服務周到及時，發貨準時。

三、變頻控制柜主要元器件選用
我公司的變頻控制柜選用國內外具有良好品牌聲譽和質量的廠家，如接觸器主要選用正泰、施耐德品牌等、斷路器主要選用施耐德、正泰品牌，指示燈、按鈕也選用施耐德、正泰的品牌，中間繼電器等也選用正泰、施耐德、歐姆龍等質量卓著的品牌，同時針對水泵類 還選用我公司自主開發、經實踐證明，質量可靠性能優越的美德龍牌綜合保護器和水泵控制器配合變頻器工作。PLC選用西門子品牌。良好的設計加上可靠的元器件是確保我們控制柜質量的重要保證。我們一般做了工頻和變頻互相切換功能，當變頻器出現問題時，可以切換到工頻運行狀態，提高了事故的應對的靈活性。自耦變壓器采用正泰的產品，針對不同的客戶要求，選用不同的配置，如果客戶注重質量和穩定，對于工程造價稍有余量，我們的元器件一般選用施耐德，變頻器選用ABB，施耐德或西門子；如果客戶追求性價比，我們會配置正泰、歐瑞的變頻器為客戶平衡性能和價格關系。
五、美德龍變頻控制柜的適用場合
我們的變頻控制柜主要針對風機、水泵類負載，主要應用PLC技術、PID算法，智能調節變頻器的運行頻率，來滿足實際生產的需要。
主要應用領域：
1、廣泛應用于城鄉各種自來水供水系統。
2、高層建筑供水、生活用水和消防用水、工業用水的閉環恒壓供水。
3、鍋爐補水泵、熱力供暖循環泵自動控制。
4、農田灌溉、噴泉控制。
5、空調控制和冷去循環水控制。
6、水廠、泵站、石油化工行業的流量和二次加壓控制。
7、各種節能改造和各種對調速性能要求高的生產線等場合。
8、各種要求恒壓供氣的場合。
